| ANVL200Z-9SY多功能液晶仪表 | ||||||||||||||||||||||||||||||||||||
| 发布时间：2022/5/18 访问人数：1917次 | ||||||||||||||||||||||||||||||||||||
|
主要功能>>> 可测量三相相/线电压、三相电流、零序电流、三相有功/无功/视在/功率因数、总有功/无功/视在/功率因数、频率、电流不平衡等三十余项基本电参量电能计量 谐波测量（总电压/电流畸变率，谐波含有率2nd~31st） 需量统计（电流，有功功率，无功功率，视在功率） 标配1路RS485通讯接口，Modbus协议 标配2路有源开关量输入，可扩展2路继电器输出 可扩展事件记录 可扩展复费率电能和历史电能统计 扩展后可达6路开关量输入和4路继电器输出或14路开关量输入和2路继电器输出 产品特点>>> 精准计量：有功电能准确度0.5S级 配电安全告警：具备电压异常、负荷异常、缺相等多种告警，前面板告警指示灯，弹出式告警信息，可通过继电器外接专用警铃和警灯，消除配电隐患 操作方便：视觉导向操作，提供中英文两种语言 安装方便：可拔插端子 坚强可靠：通讯口可承受交流380V强电而不损坏 产品选型>>> 扩展模块（可选）：E1-4路有源开关量输入，2路继电输出 E2-12路有源开关量输入 E3-12无源开关量输入 E-4路无源开关矢量输入，2路继电器输出 E5-2路有源开关量输入，5路温度检测 E6-2路无源开关量输入，5路温度检测 扩展功能：R-2路继电器输出 T-事件记录、复费率、历史电能 工作电源（必选）：V1-3×220/380V 5A V2-3×220/380V 1A 示例: Pilot SPM33-V1-R -E2：额定测量220/380V 5A，标配两路开关量输入，选配两路继电器报警输出功能，扩展12路有源开关量功能的三相多功能电力仪表。性能指标>>>

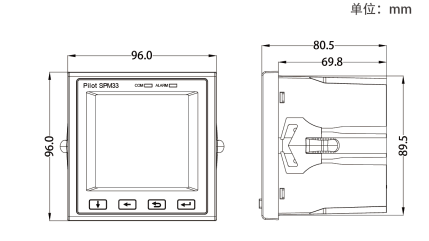

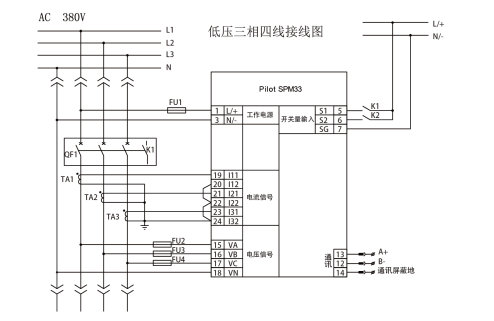

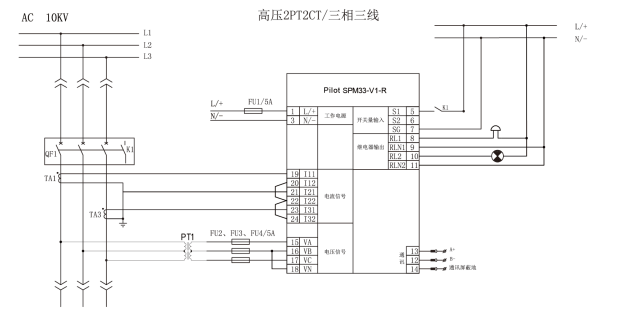

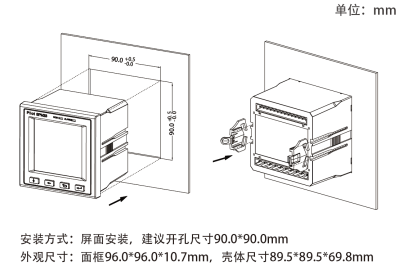

产品尺寸图>>>  安装尺寸图>>>  安装方式：屏面安装，建议开孔尺寸90.0*90.0mm 外观尺寸：面框96.0*96.0*10.7mm，壳体尺寸89.5*89.5*69.8mm 典型接线图>>>
1、工作电源既可以采用交流供电，也可以采用直流供电。 2、其余未标识端子无效。 |
